AW系列氣動執行器適用與90℃回轉（1/4轉）的閥門。如球閥、蝶閥、旋塞閥等。本產品設計制造采用JIS標準，與閥門連接部采用國際標準ISO5211。執行器選用與安裝使用AW氣動執行器時，

先確定閥門的扭矩，考慮管道介質;水蒸氣或非潤滑的介質增加25％安全值;非潤滑的干氣介質增加60％安全值;非潤滑用氣體輸送的顆粒粉料介質增加1 00％安全值;對于清潔、無摩擦的潤滑介質增

加20％安全值，然后根據氣源工作壓力，查找雙作用式或單作用式扭矩表，可得到準確的執行器型號。

氣動執行器與閥門安裝精度是否正確，直接影響執行器安全操作和使用壽命。合理安裝是將執行器中心軸與閥桿必須絕對同軸，合理連接安裝。執行器與閥門裝配之前，應對閥門扭矩測定，

不應超出所要求扭矩。裝配后，氣動執行器和閥門同時試驗，對閥門加壓至額定密封壓力，執行器以氣源壓力為 0.4～0.7MPa或按用戶需要的氣源壓力，對氣動執行器的兩個進氣口進行切換進氣，

觀察氣動閥門的開啟和關閉情況，不應有停頓、爬行現象，應開關靈活旋轉，應要進行多次反復試驗。

雙作用氣動執行器,單作用氣動執行器

雙作用氣動執行器與單作用氣動執行器的區別

雙作用氣動執行器就是通氣的情況下氣動執行器就開始轉動打開閥門，當要關閉閥門的時候另外一邊通氣才能關閉，是靠氣缸復位的，在失去氣源的時候只能保持原位；

單作用氣動執行器在通氣的情況下氣動執行器打開閥門，不通氣源的情況下自動關閉，單作用氣動執行器靠彈簧自動復位，一般在危險的工況中使用較多，比圖輸送可燃?xì)怏w或可燃液體，在失去氣源

又出現緊急情況的時候，單作用氣動執行機構能自動復位把危險降到最低，而雙作用一般不容易復位。

單作用氣動執行器一般分為常開型和常閉型

常開型：通氣關，斷氣開

常閉型，通氣開，

斷氣關一般工況中使用雙作用的較多，雙作用氣缸的沒有彈簧，因而成本比單作用氣動執行器的成本低

氣動執行器及附件的功能和用途

雙動式氣動執行器：對閥門開啟和關閉的兩位式控制。

彈簧復位式：在電路氣路切斷或故障，閥門自動開啟或關閉。

單電控電磁閥：供電時閥門打開或關閉，斷電時閥門關閉或打開 (可提供防爆型)。

雙電控電磁閥：一個線圈得電時閥門打開，另一個線圈得電時閥門關閉，有記憶功能 (可提供防爆型)。

限位開關回訊器：遠距離傳送閥門的開關位置的信號 (可提供防爆型)。

電氣定位器：根據電流信號 (標準4-20mA)的大小對閥門的介質流量調節控制(可提供防爆型)。

氣動定位器：根據氣壓信號 (標0.02-0.1MPa)的大小對閥門的介質流量調節控制。

電氣轉換器：將電流信號轉換成氣壓信號，與氣動定位器配套使用 (可提供防爆型)。

氣源處理三聯件：包括空氣減壓閥、過濾器、油霧器，對氣源穩壓、清潔、運動部件潤滑作用。

手動操作機構：自動控制在不正常情況下可以手動操作。

科威納閥門訂貨須知

氣動閥門是復雜的自動化控制儀表，由多種氣動元件組成，用戶根據控制需要，詳細選擇下列附件,并在技術合同上注明。

1、氣動執行器：①雙作用式、②單作用式、③型號規格、④動作時間。

2、電磁閥：①單控電磁閥、②雙控電磁閥、③使用電壓、④防爆型。

3、信號反饋：①機械式開關、②接近式開關、⑧輸出電流信號、④使用電壓、⑤防爆型。

4、定位器：①電氣定位器、②氣動定位器、⑧電流信號、④氣壓信號、⑤電氣轉換器、⑥防爆型。

5、氣源處理三聯件：①過濾減壓閥、②油霧器。

6、手動操作機構。

7、特殊接口尺寸。

8、特殊定制。

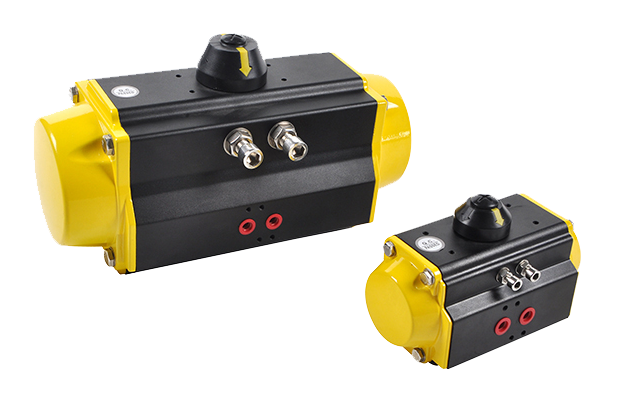

 1、AW氣動執行器分為雙作用式和單作用式(彈簧復位)，兩個分體氣缸，容易制造大尺寸缸體。滿足各種大型旋轉類閥門的需求。

 2、輸出扭矩大，動作靈活平穩;缸體內壁和活塞軸鍍硬鉻，具有很好的抗磨性;所有滑動部件之間配有無油潤滑軸和導向環以降低摩擦系數，延長使用壽命，AW氣動執行器的U型曲線特性輸出扭矩更

適用于大口徑球閥、蝶閥。

 3、回轉角度:雙作用式=90°,單作用式=90°從兩端可調節角度±5°

4、工作環境溫度:-20～90℃。

5、氣源：過濾、干燥或加潤滑油的潔凈空氣，最小氣壓0.4MPa，最大氣壓1.0MPa。

6、基本設計：氣動雙氣缸雙活塞拔叉?zhèn)鲃?dòng)機構。

　 型號AWxx=雙作用式;　

　 型號AWxxS=單作用式（彈簧復位）。

7、強大的附件功能：可配單（雙）電控電磁閥、限位開關回訊器、電氣位器、氣源處理三聯件以及手動操作機構，完全實現自動或手動控制。
