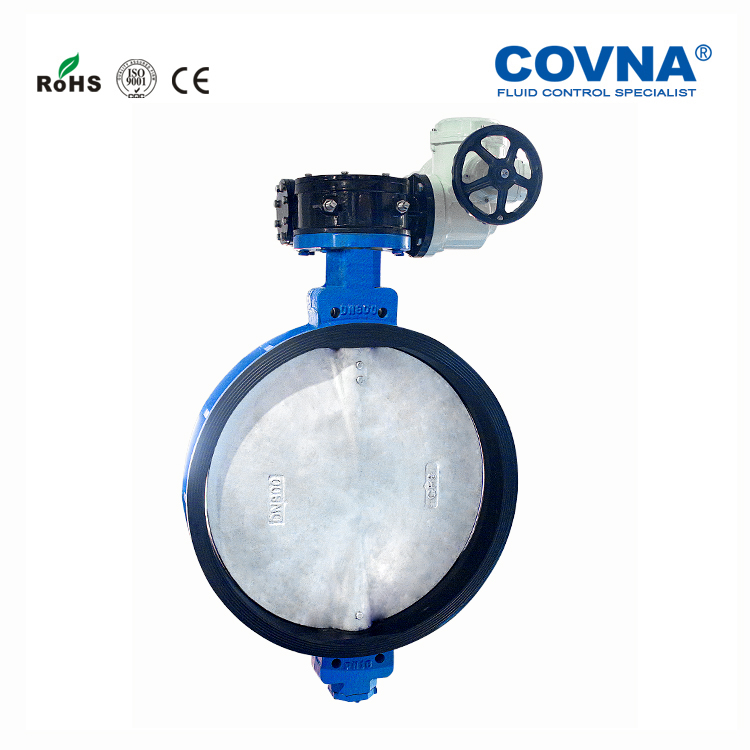

電動蝶閥的基礎知識和工作原理

電動蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。蝶閥不僅結構簡單、體積小搜索引擎優化、重量輕、材料耗用省，安裝尺寸小，而且驅動力矩小，操作簡便、敏捷，并且還同時具有優秀的流量調節功能和關閉密封特征，在大中口徑、中低壓力的使用領域，蝶閥是主導的閥門情勢。

電動蝶閥是電動閥門和電動調節閥中的一種，電動蝶閥連接方式主要有:法蘭式和對夾式，按驅動方式可分為手動、氣動、和電動幾種，是工業主動化控制領域中的緊張實行單元。

電動蝶閥的結構和工作原理:

通常由角行程電動實行機構(0~90”部分回轉)和蝶閥團體通過機械連接，經過安裝調試后共同組成。

根據動作模式分類有:開關型和調節型。

開關型是直接接通電源(AC220V或其他電源等級的電源)通過開關正、反導向來完成開關動作。

調節型是以AC220V電源作為動力，接收工業主動化控制體系預設的參數值4~20mA(0~5V等弱電控制)旌旗燈號來完成調節動作。

電動蝶閥的基礎知識，技術知識

電動蝶閥的重要用途:

各種工業主動化生產的管道流量、壓力、溫度的控制。例如:電力、冶金、石化、環保、能源管理、消防體系等。

電動蝶閥的產品特點:

1、啟閉方便敏捷、省力、流體阻力小，可以經常操作:

2、結構簡單，體積小，重量輕:

3、可以運送泥漿，在管道口積存液體最少:

4、低壓下，可以實現優秀的密封。

5、電動蝶閥調節性能優秀。
