1 、閘閥型號編制方法標準

閘閥型號編制方法采用推薦性國家標準《GB/T 32808-2016 閥門 型號編制方法》

2 、閘閥型號編制方法

閘閥型號由 7 個單元組成，分別是閥門類型、驅動方式、連接形式、結構型式、密封面材料或襯里材料類型、壓力代號或工作溫度下的工作壓力、閥體材料。其型號表示方法如下：

Ⅰ（1單元）Ⅱ（2單元）Ⅲ（3單元）Ⅳ（4單元）Ⅴ（5單元） — Ⅵ（6單元）Ⅶ（7單元）

Ⅰ（1單元）：閥門類型代號

Ⅱ（2單元）：驅動方式代號

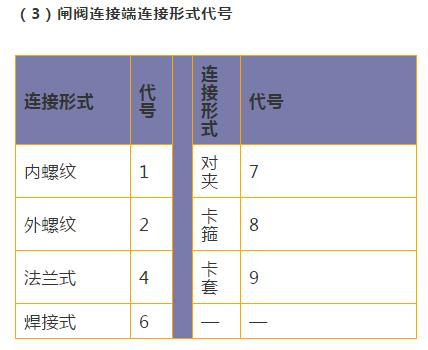

Ⅲ（3單元）：連接形式代號

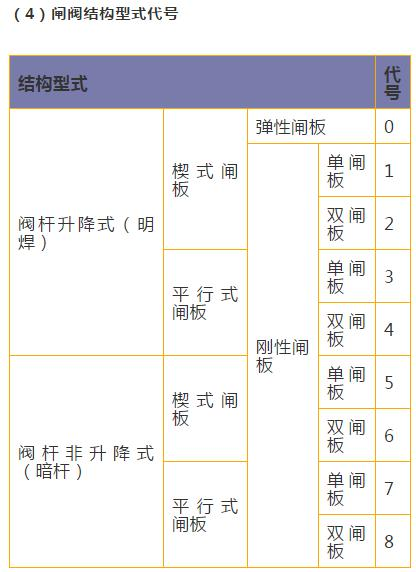

Ⅳ（4單元）：結構型式代號

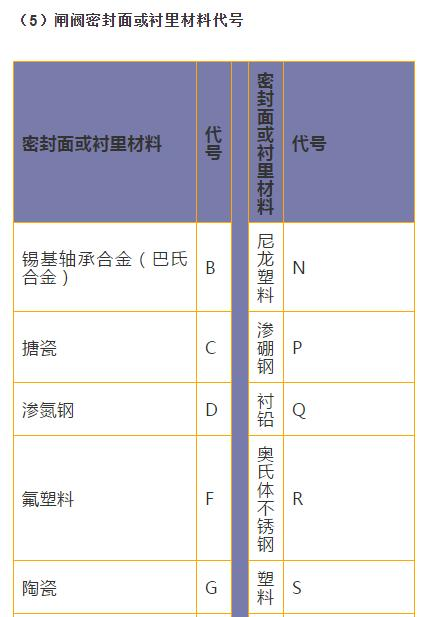

Ⅴ（5單元）：閥座密封面材料或襯里材料代號

Ⅵ（6單元）：公稱壓力代號或工作溫度下的工作壓力代號

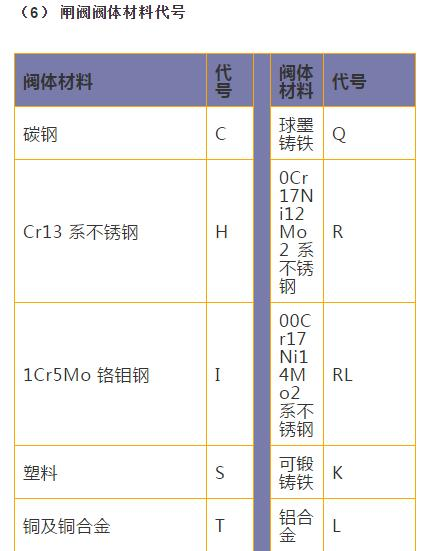

Ⅶ（7單元）：閥體材料代號

3、閘閥型號代號表示方法

（1） 閥門類型代號：閘閥代號用 Z 來表示

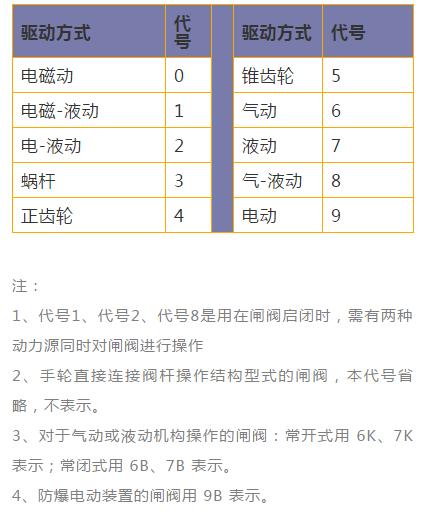

（2）閘閥驅動方式代號

4 、閘閥型號編制說明示例

· Z41H-16C

· 手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為 Cr13 系不銹鋼，公稱壓力 PN16（工作壓力 1.6 MPa）、閥體材料為碳鋼的閘閥：Z41H 型 PN16 鋼制楔式閘閥

· Z6s41Y-25

· 氣動帶手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為硬質合金，公稱壓力為 PN25（工作壓力 2.5 MPa）、閥體材料為碳鋼的閘閥：Z6s41Y 型 PN25 氣動帶手動楔式閘閥

· Z540Y-40I

· 錐齒輪驅動、法蘭連接、明桿楔式彈性閘板，閥座密封面材料為硬質合金，公稱壓力為 PN40（工作壓力 4.0 MPa）、閥體材料為 1Cr5Mo 鉻鉬鋼的閘閥：Z540Y 型 PN40 鋼制錐齒輪傳動楔式閘閥

· Z944W-16Q

· 電動、法蘭連接、明桿平行式剛性雙閘板，閥座密封面材料為球墨鑄鐵，公稱壓力 PN16（工作壓力 1.6 MPa）、閥體材料為球墨鑄鐵的閘閥：Z944W 型 PN16 鐵制電動平行式雙閘板閘閥

· Z60Y-320

· 手動、對接焊連接、明桿楔式彈性閘板，閥座密封面材料為硬質合金，公稱壓力為 PN320（工作壓力 32.0 MPa）、閥體材料為碳鋼的閘閥：Z60Y-320 型電站用高溫高壓對焊連接楔式閘閥

注：對于連接形式為“法蘭”，結構型式為“明桿”、“彈性”、“剛性”和“單閘板”在命名中均予省略。
