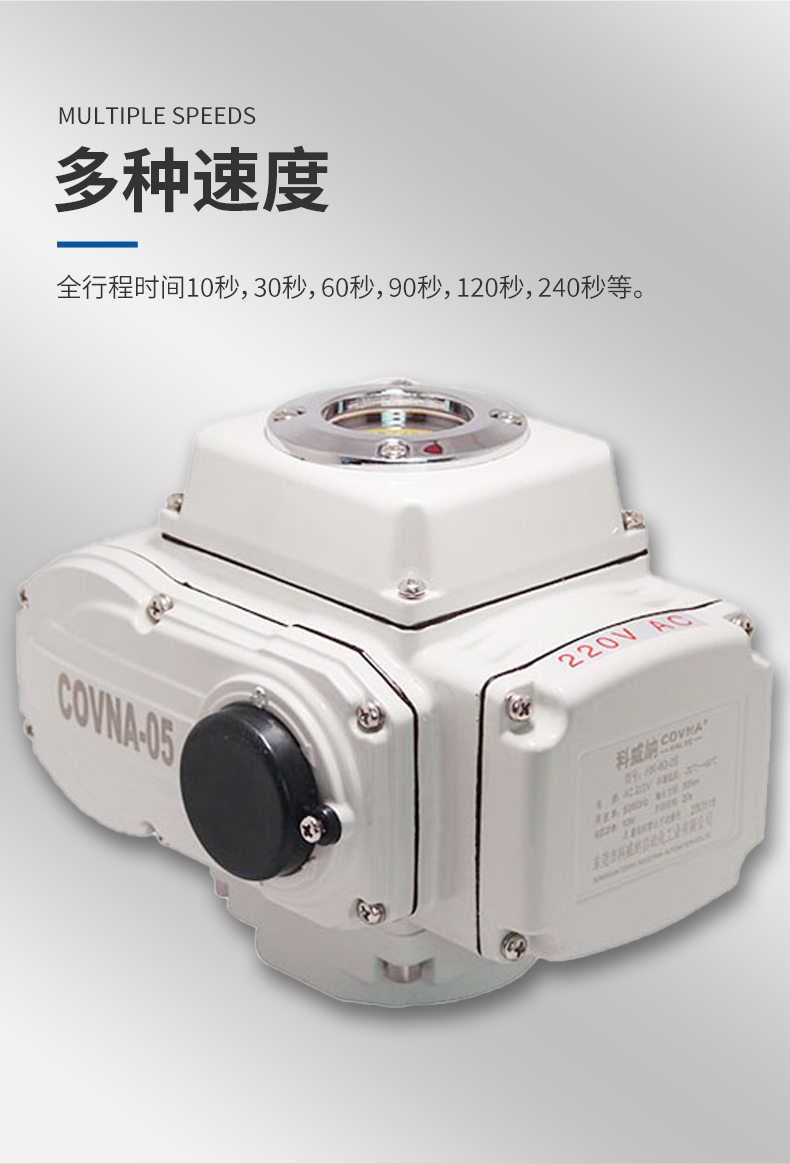

動作時間：10s-60s，100s
回轉角度：0~90°
啟動電流：0.68A,1.38A,2.3A,3A
電機功率：40W/F、90W/F、100W/F、120W/F、140W/F
整機重量：8KG、8.5KG、15KG、15.5KG、16KG

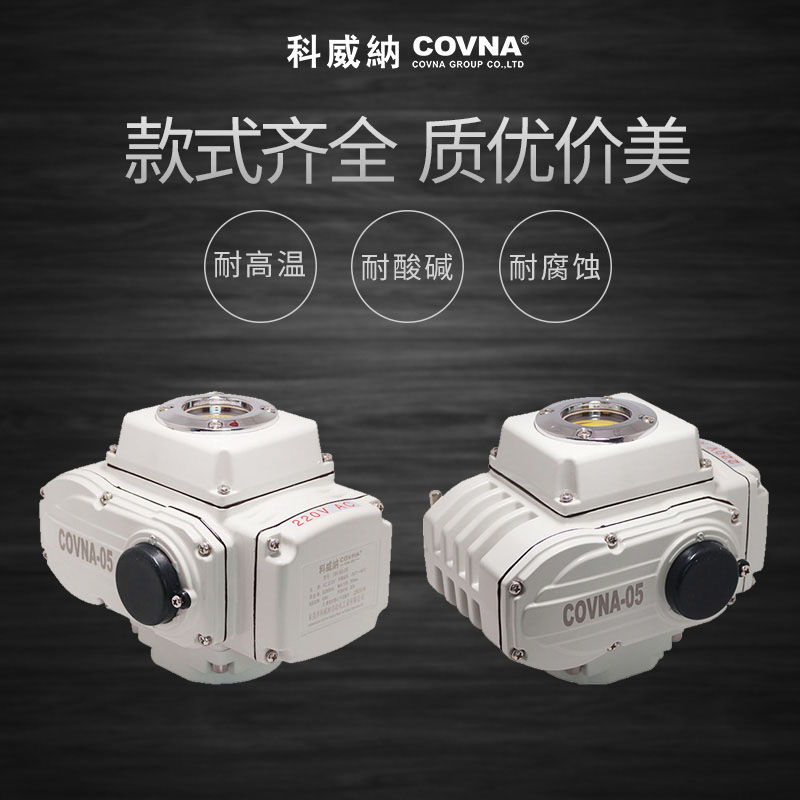

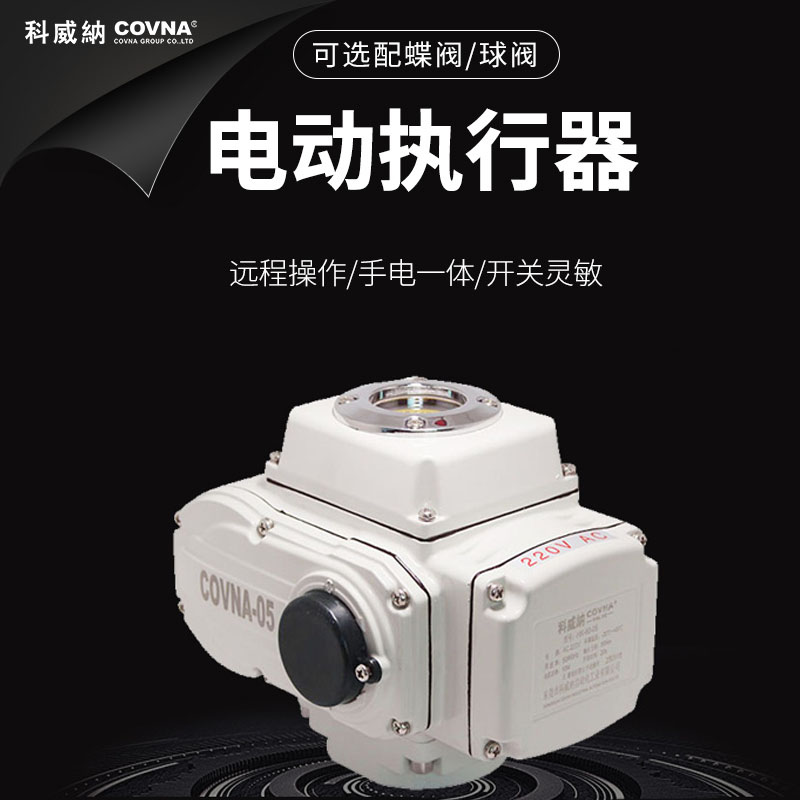

大功率電動執行器將驅動裝置和轉動裝置設計為一體，具有體積小、重量輕、外形美觀、性能卓越等特點，可廣泛用于造紙、醫藥、食品、化工、石油、電力、消防、排水等工業自動化領域。
咨詢熱線：13556667439

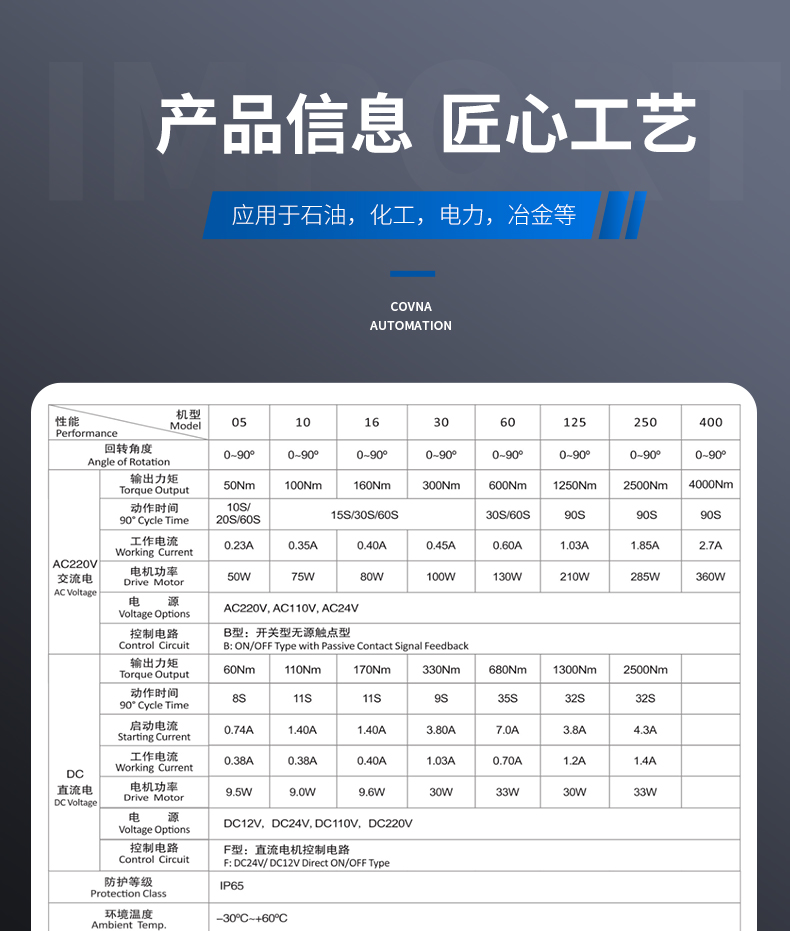

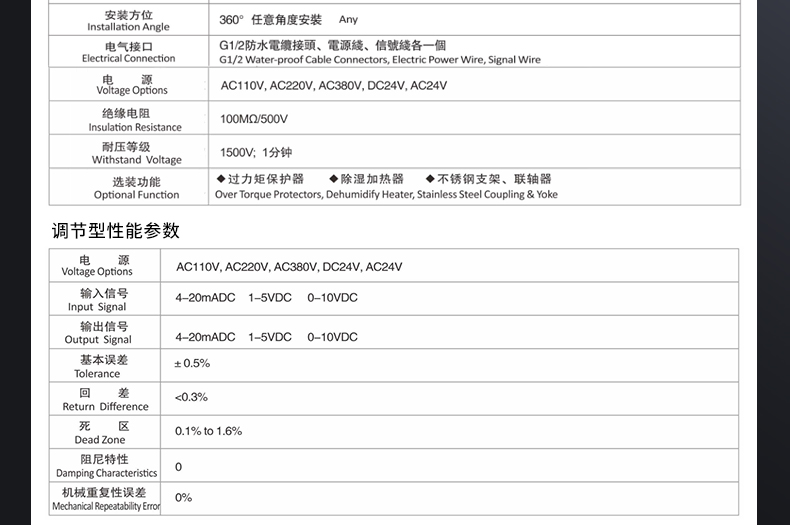

大功率 開關型電動執行器 | |
安裝方式 | 直裝式 |
工作電源 | AC：12V 110V 220V 380V DC：12V 24 V |
電機功率 | 90W/F、100W/F、120W/F、140W/F |
額定電流 | 0.8A,1.2A,2A,2.7A |
標準力矩 | 160Nm,300Nm,1250nm,2500nm......... |
回轉角度 | 0~90° |
90°動作時間 | 30秒 |
控制電路 | 開關型無源觸點信號反饋 |
絕緣阻抗 | 100MΩ/500VDC |
絕緣強度 | 1分鐘,1500VAC |
防護等級 | IP65，可選IP68 |
安裝角度 | 360°任意角度安裝 |
電氣接口 | G1/2防水電纜接頭、電源線、信號線各一根 |
環境溫度 | -30°C~+60°C |
選裝功能 | 機械式過載保護功能；加熱除濕器 |
配套球閥 | DN15, DN20, DN25, DN32, PN≤1.6MPa |
配套碟閥 | DN32, DN40, DN50, DN65, PN≤1.0MPa |

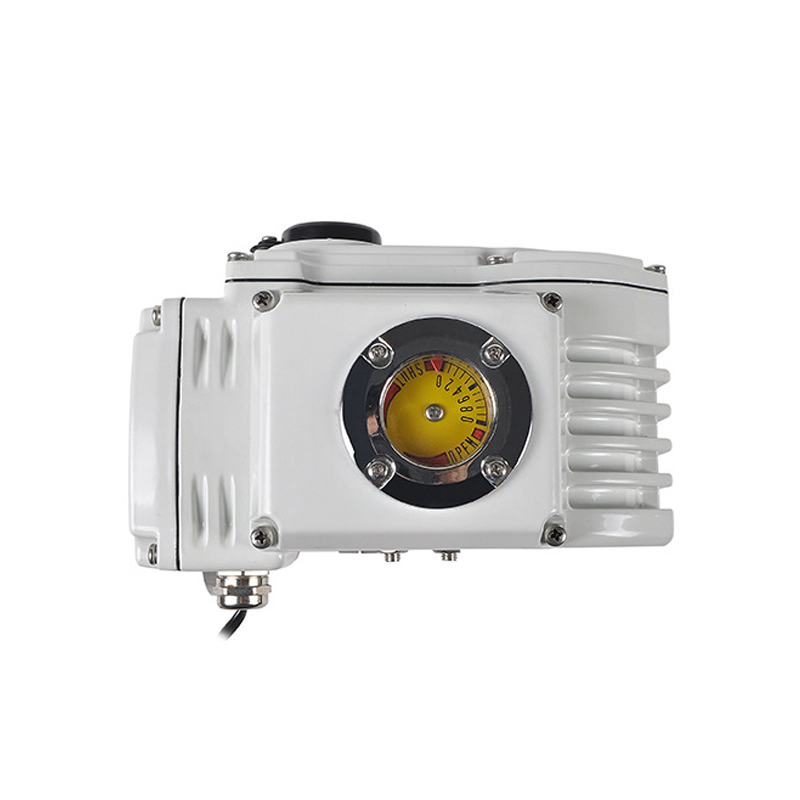

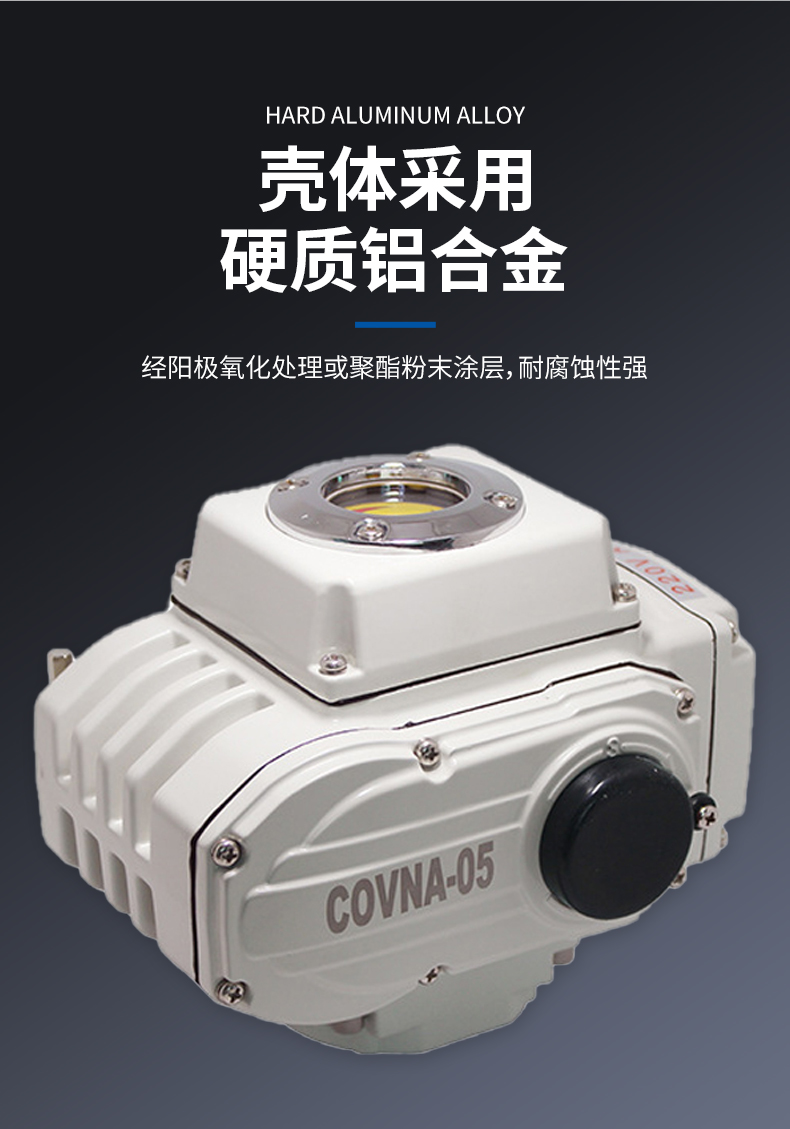

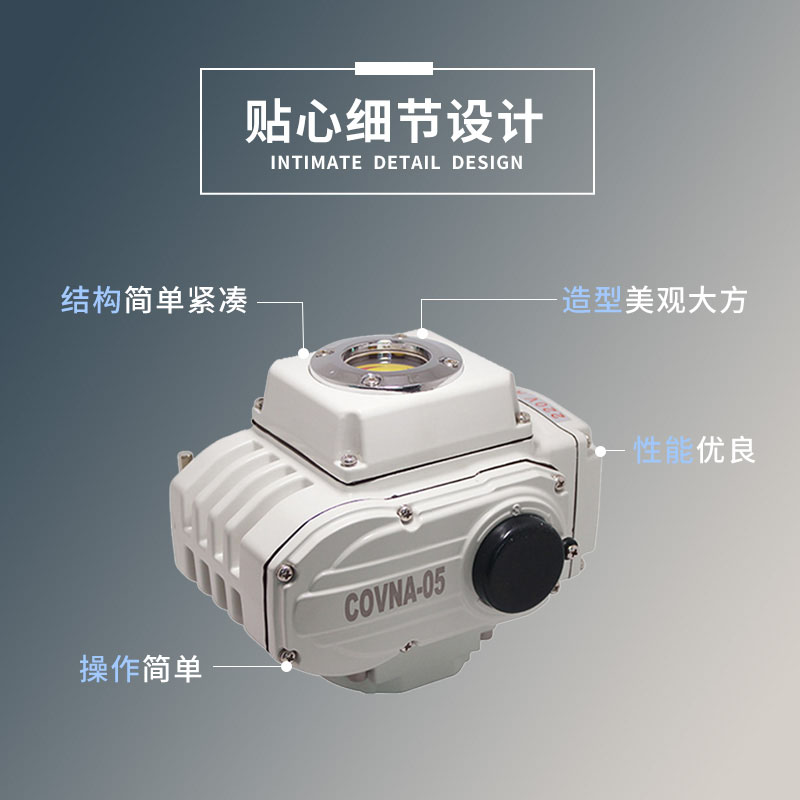

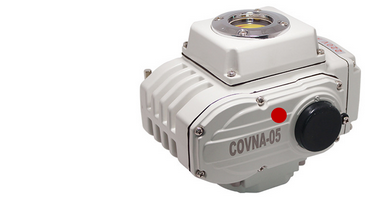

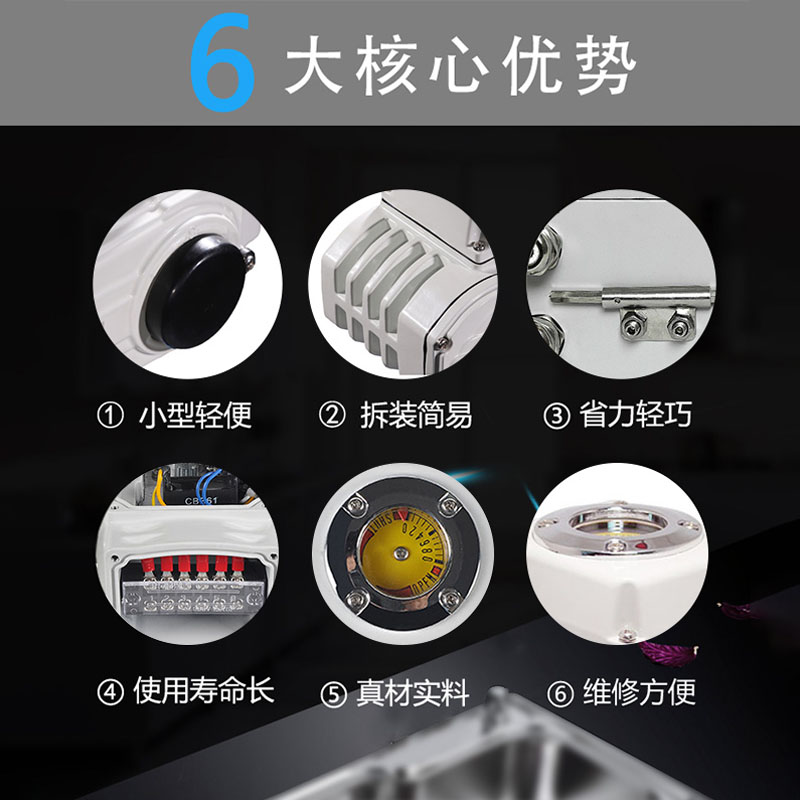

優質鋁合金壓鑄外殼，外觀精巧，造型美觀，最大扭矩4000Nm，防護等級可達IP68。整機經過2kgf/cm2密封性實驗，可置于20m水深不滲漏。

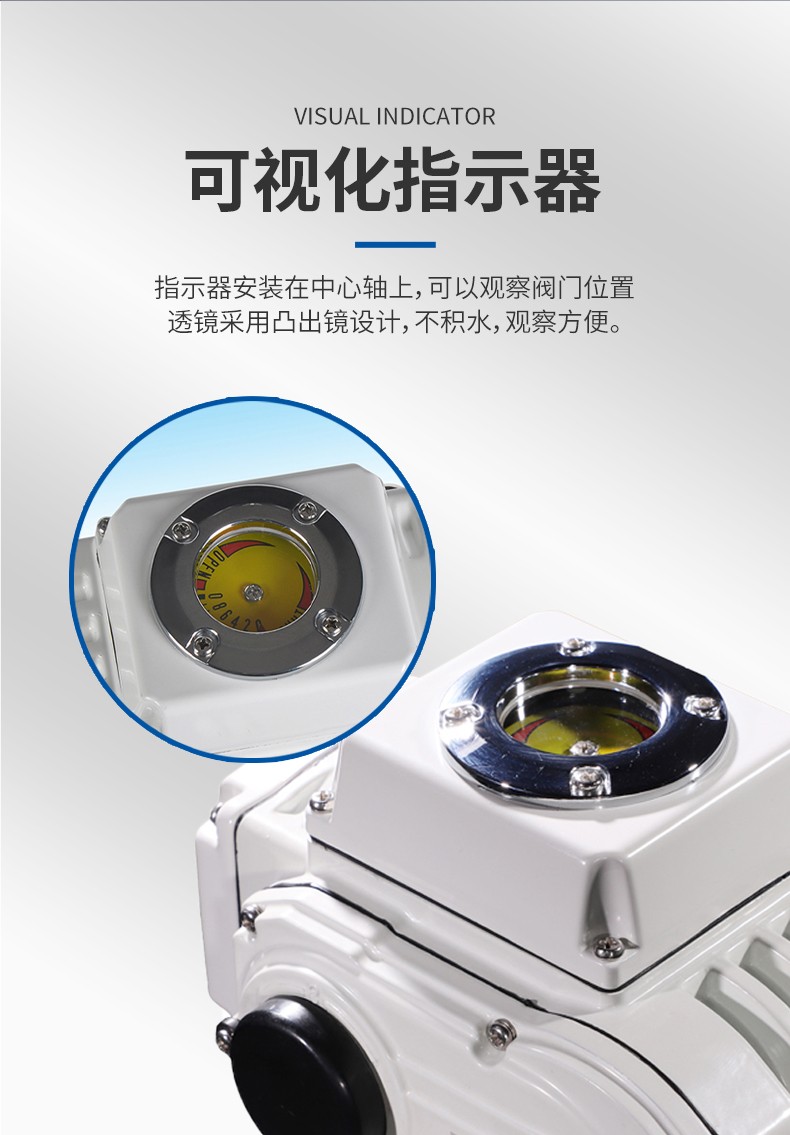

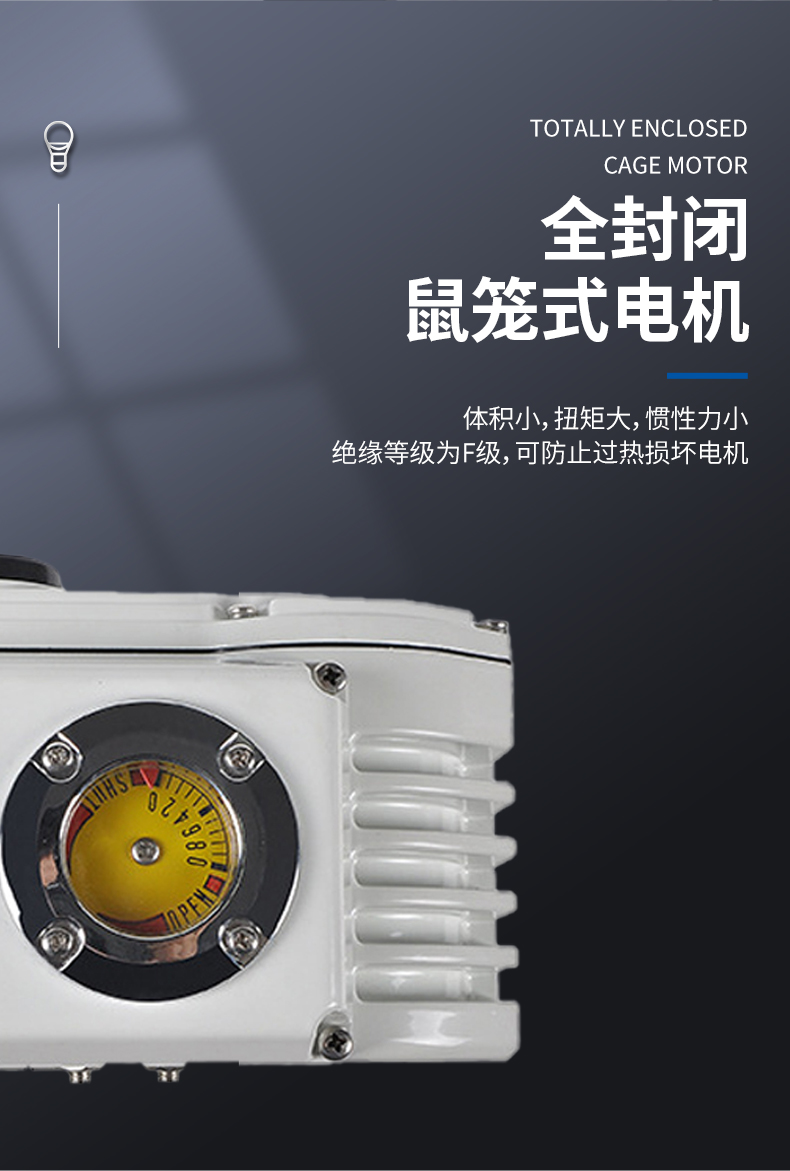

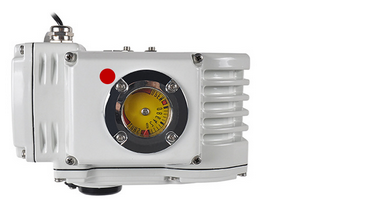

簡潔明了可清晰地顯示閥門開啟角度。鏡片采用經過特殊強化處理的玻璃鏡片，拒絕采用抗老化性差，受溫度變化極易變形的塑料鏡片。

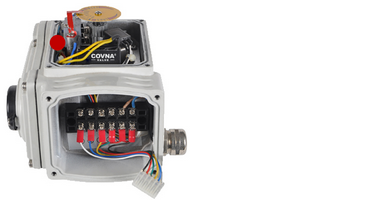

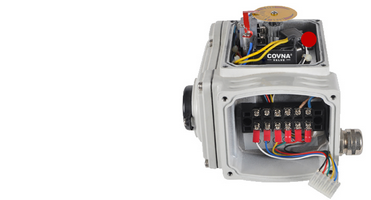

高品質原裝進口導電塑料定位器，精度更高，壽命更長。
采用獨有的專利技術設計，只需一只六角扳手，即可很方便地對執行機構的開向電氣限位行程進行調整。同時獨特的微量調節功能，使得電氣限位行程的調整更加精準。

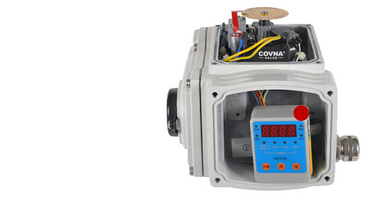

獨特的電子制動功能有效消除電機慣量，定位精確0.3%以上。輸入、輸出，電源三級光電隔離，搞干擾性能卓越，可控硅輸出，動作時間快，頻度可達1200次。

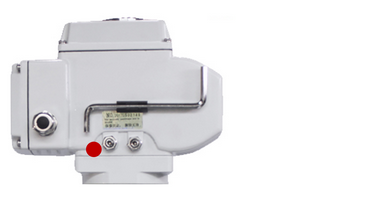

不銹鋼制作的機械行程限位螺栓和擋塊可精確在調節執行機構至某一角度。為了方便調節，螺栓置于外部，每次調節后不銹鋼螺母確保定位行程序終止。一般出廠時角度為0-90度，但也可以調節或任何角度。

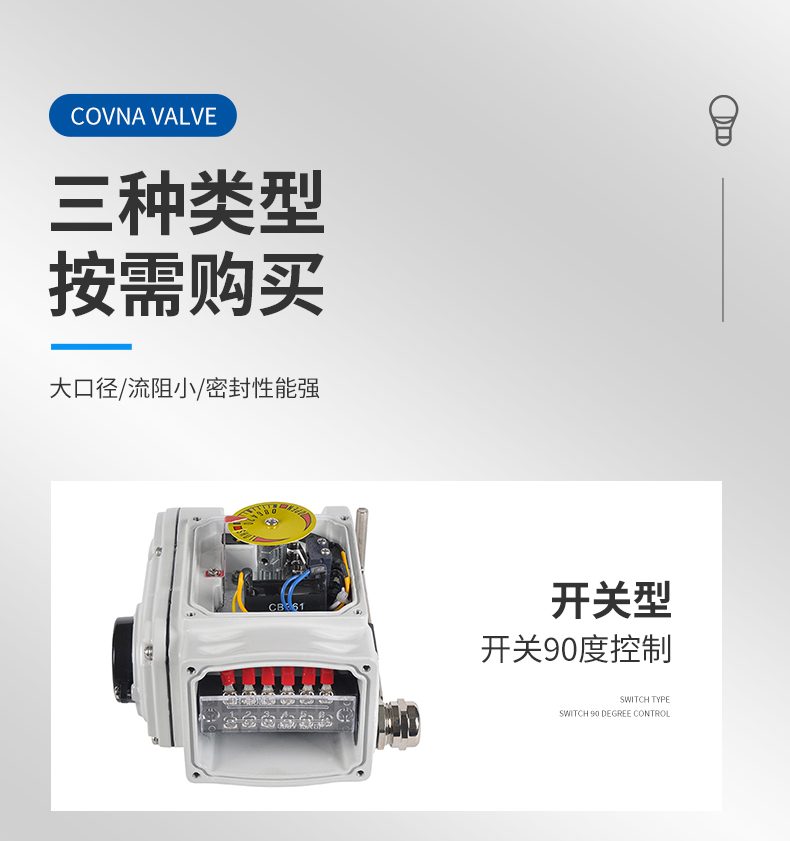

通過開關電路實現閥門開啟和關閉操作，并輸出一組指示閥門全開、全閉的有源位置信號。

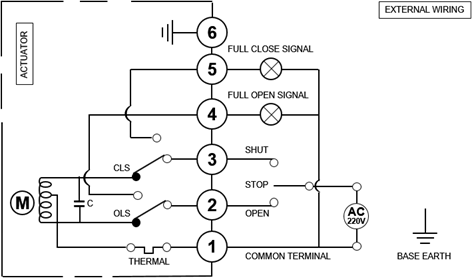

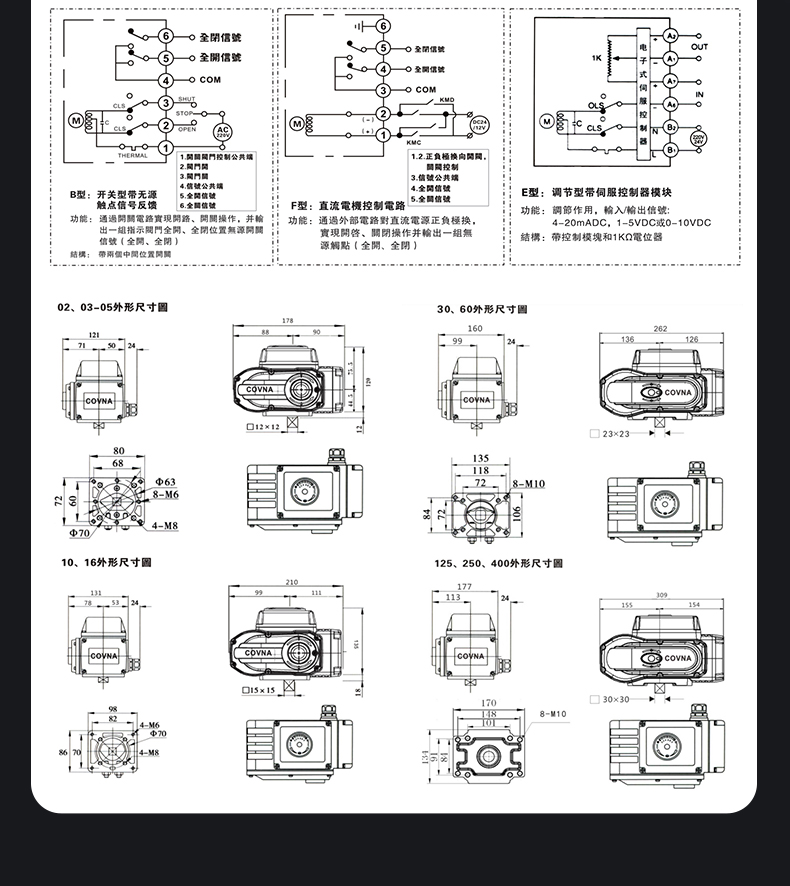

接線說明：
1、端子1接電源零線；
2、電源相線與端子2接通時為“開”運行，至行程開關OLS動作止；
3、電源相線與端子3接通時為“關”運行，至行程開關CLS動作止；
4、電源相線與端子2接通時為“開”運行到位時，端子4所接“全開信號”指示燈亮；
5、電源相線與端子3接通時為“關”運行到位時，端子5所接“全關信號”指示燈亮。
通過開關電路實現閥門開啟和關閉操作，并輸出一組指示閥門全開、全閉的無源位置信號。

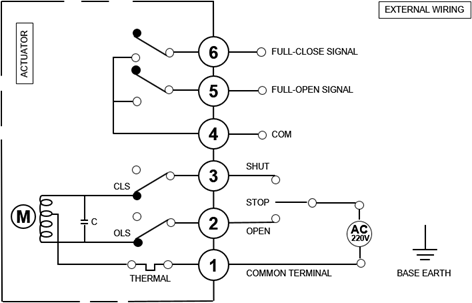

接線說明：
1、端子1接電源零線；
2、電源相線與端子2接通時為“開”運行，至行程開關OLS動作止；
3、電源相線與端子3接通時為“關”運行，至行程開關CLS動作止；
4、端子4為無源觸點公共端；
5、“開”運行到位時，端子5輸出“全開信號”；
6、“關”運行到位時，端子6輸出“全關信號”。

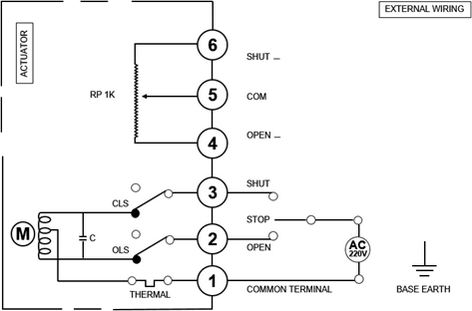

通過開關電路實現閥門開啟和關閉操作，并輸出一組與開度位置相對應的電阻信號（1KΩ或500Ω）。
接線說明：
1、端子1接電源零線；
2、端子5為電位器動臂；
3、電源相線與端子2接通時為“開”運行，電源相線與端子3接通時為“關”運行；
4、端子4為電位器高端，“關”運行時，端子5和6之間的阻值隨著閥門打開而增大；
5、端子6為電位器高端，“關”運行時，端子5和6之間的阻值隨著閥門關閉而增大。

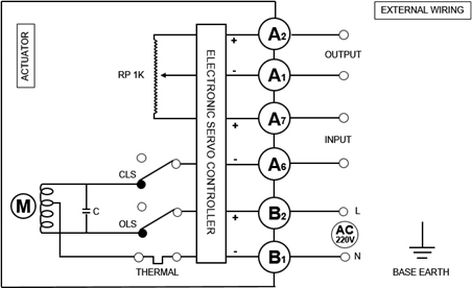

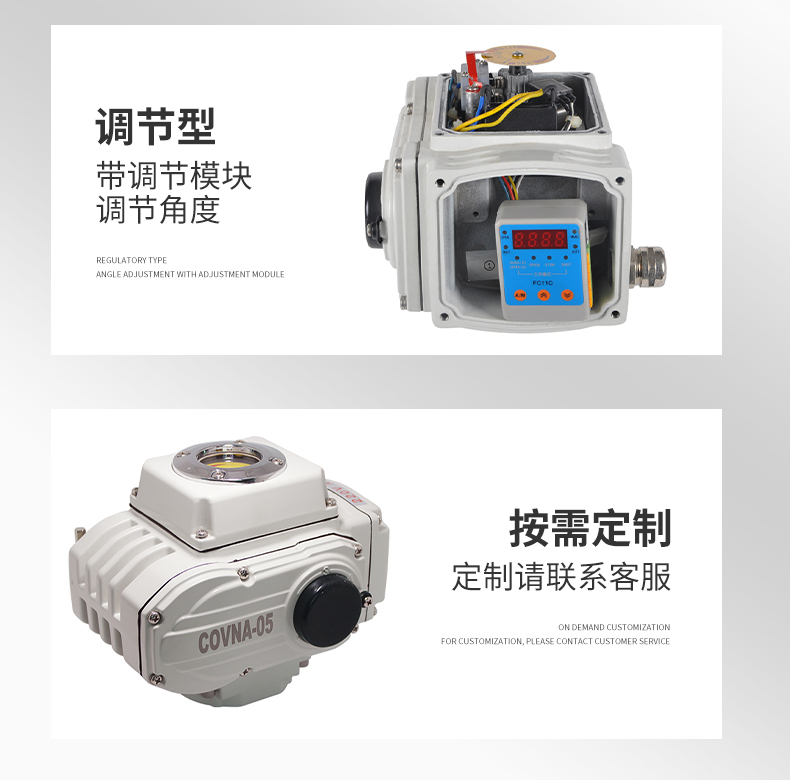

內置智能閥門控制器可以接收4-20mA信號和0-10V電壓等信號與PLC、DCS計算機等各種控制系統聯動，調節精度達300：1，可瞬時停機，且經過1500V耐高壓測試無漏電。
接線說明：
1、“電源”輸入端的“N”接零線，“L”接相線；
2、“外控”端的“+”接輸入信號的正極，“-”接輸入信號的負極；
2、“反饋”端的“+”接輸出信號的正極，“-”接輸出信號的負極。

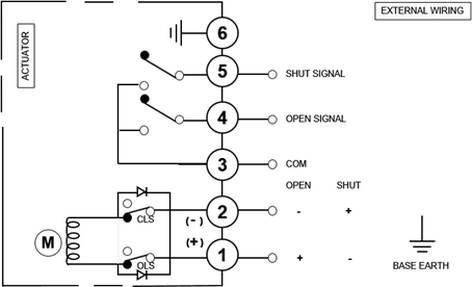

通過切換外部直流電源的正負極性，實現閥門的“開”和“關”操作，同時輸出一組指示閥門開關或全關的無源觸點信號。
接線說明：
1、端子1接電源正極時，端子2接電源負極為“開”操作；
2、端子1接電源負極時，端子2接電源正極為“關”操作；
3、端子3為無源觸點的公共端；
4、“開”運行到位時，端子4為“全開信號”；
5、“關”運行到位時，端子5為“全關信號”。
通過開關電路控制閥門開啟和關閉操作，并輸出一組指示閥門全開、全閉的無源觸點信號。

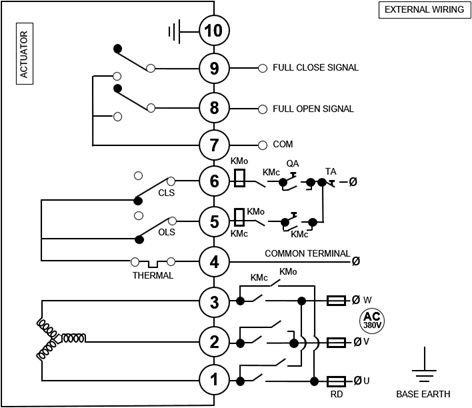

接線說明：
1、端子1，2，3接三相交流電，通過外部倒相電路來實現電機的正反轉；
2、端子4為外部控制電路的公共端；
3、端子5為“開”運行控制；
4、端子6為“關”運行控制；
5、端子7為無源觸點公共端；
6、“開”運行到位時，端子8為“全開信號”；
7、“關”運行到位時，端子9為“全關信號”。
通過開關電路實現閥門開啟和關閉操作，并輸出一組指示閥門全開、全閉的有源位置信號。
接線說明：
1、端子1接電源零線；
2、電源相線與端子2接通時為“開”運行，至行程開關OLS動作止；
3、電源相線與端子3接通時為“關”運行，至行程開關CLS動作止；
4、電源相線與端子2接通時為“開”運行到位時，端子4所接“全開信號”指示燈亮；
5、電源相線與端子3接通時為“關”運行到位時，端子5所接“全關信號”指示燈亮。
通過開關電路實現閥門開啟和關閉操作，并輸出一組指示閥門全開、全閉的無源位置信號。
接線說明：
1、端子1接電源零線；
2、電源相線與端子2接通時為“開”運行，至行程開關OLS動作止；
3、電源相線與端子3接通時為“關”運行，至行程開關CLS動作止；
4、端子4為無源觸點公共端；
5、“開”運行到位時，端子5輸出“全開信號”；
6、“關”運行到位時，端子6輸出“全關信號”。
通過開關電路實現閥門開啟和關閉操作，并輸出一組與開度位置相對應的電阻信號（1KΩ或500Ω）。
接線說明：
1、端子1接電源零線；
2、端子5為電位器動臂；
3、電源相線與端子2接通時為“開”運行，電源相線與端子3接通時為“關”運行；
4、端子4為電位器高端，“關”運行時，端子5和6之間的阻值隨著閥門打開而增大；
5、端子6為電位器高端，“關”運行時，端子5和6之間的阻值隨著閥門關閉而增大。
內置智能閥門控制器可以接收4-20mA信號和0-10V電壓等信號與PLC、DCS計算機等各種控制系統聯動，調節精度達300：1，可瞬時停機，且經過1500V耐高壓測試無漏電。
接線說明：
1、“電源”輸入端的“N”接零線，“L”接相線；
2、“外控”端的“+”接輸入信號的正極，“-”接輸入信號的負極；
2、“反饋”端的“+”接輸出信號的正極，“-”接輸出信號的負極。
通過切換外部直流電源的正負極性，實現閥門的“開”和“關”操作，同時輸出一組指示閥門開關或全關的無源觸點信號。
接線說明：
1、端子1接電源正極時，端子2接電源負極為“開”操作；
2、端子1接電源負極時，端子2接電源正極為“關”操作；
3、端子3為無源觸點的公共端；
4、“開”運行到位時，端子4為“全開信號”；
5、“關”運行到位時，端子5為“全關信號”。
通過開關電路控制閥門開啟和關閉操作，并輸出一組指示閥門全開、全閉的無源觸點信號。
接線說明：
1、端子1，2，3接三相交流電，通過外部倒相電路來實現電機的正反轉；
2、端子4為外部控制電路的公共端；
3、端子5為“開”運行控制；
4、端子6為“關”運行控制；
5、端子7為無源觸點公共端；
6、“開”運行到位時，端子8為“全開信號”；
7、“關”運行到位時，端子9為“全關信號”。
