產品概述：
Z系列執行器，是閥門實現開啟、關閉、調節控制的驅動設備。 本系列執行器具有功能全、性能可靠、控制系統先進、 體積小、重量輕、使用維護方便等特點
Z系列執行器適用于啟閉件做直線運動的閥門，如閘閥、截止閥、隔膜閥、柱塞閥、截流閥、水閘門等，可用于明桿閥也可用于暗桿閥，可對閥門進行遠控、集控和自動控制，廣泛應用于電力、冶金、石油、化工、制藥、污水處理、農業灌溉等行業。
本系列普通型產品性能符合GB/T24923-2010《普通型閥門電動裝置技術條件》的規定；
本系列隔爆型產品性能符合GB3836.1-2010《爆炸性環境第1部分：通用要求》、GB3836.2-2010《爆炸環境第2部分由隔爆外殼“d”保護的設備》及GB/T24922-2010《隔爆型閥門電動裝置技術條件》的規定 。
咨詢熱線：13556667439

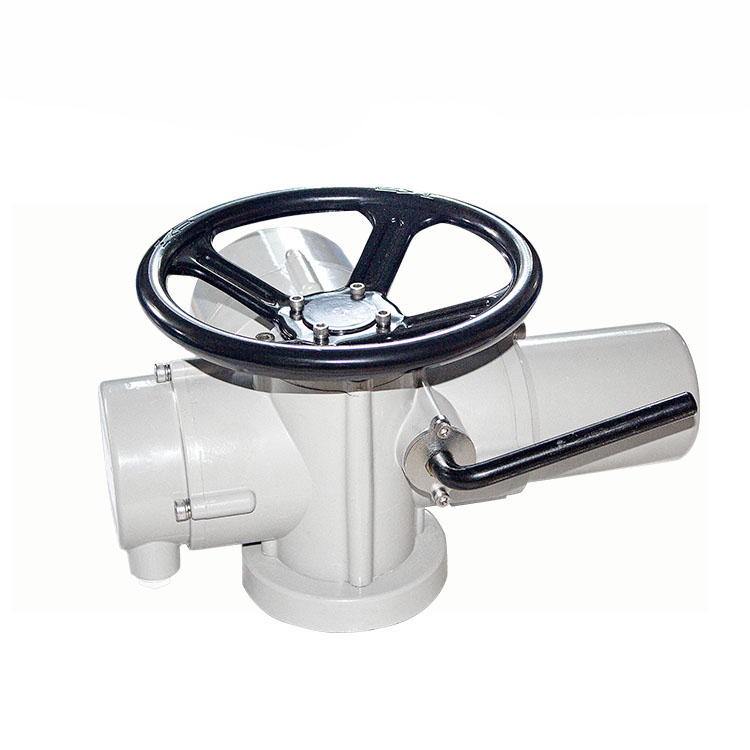

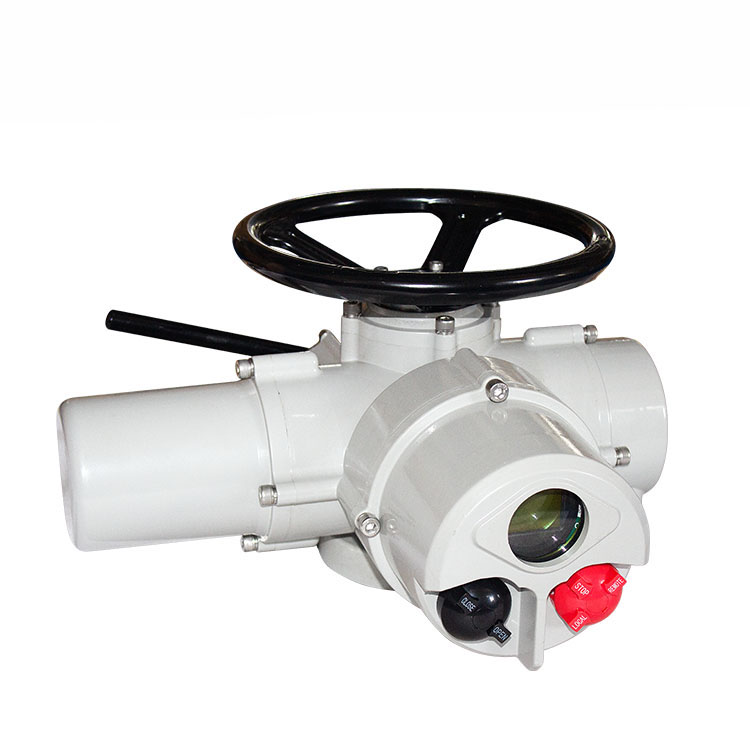

Z型白色電動調節型多回轉執行器：
Z系列執行器，是閥門實現開啟、關閉、調節控制的驅動設備。 本系列執行器具有功能全、性能可靠、控制系統先進、 體積小、重量輕、使用維護方便等特點。
Z系列執行器適用于啟閉件做直線運動的閥門，如閘閥、截止閥、隔膜閥、柱塞閥、截流閥、水閘門等，可用于明桿閥也可用于暗桿閥，可對閥門進行遠控、集控和自動控制，廣泛應用于電力、冶金、石油、化工、制藥、污水處理、農業灌溉等行業。
Z型白色電動調節型多回轉執行器分類：
按控制方式分∶普通型、智能開關型、智能調節型( Profibus現場總線、Modbus現場總線、Hart現場總線、FF現場總線、Device Net現場總線);
按防護類型分:戶外型和防爆型;
按連接方式分∶轉矩型和推力型;
Z型白色電動調節型多回轉執行器記住指標：
輸入信號 | 4mA-20mA；無源接觸點 | |
供電電源 | 常規 | 三相:AC380V（50HZ） |
三相:AC380V（50HZ） | ||
特殊 | 單相:AC220V AC110V（50HZ、60HZ） | |
直流:DC12V（50HZ） | ||
基本誤差限 | ≤1% | |
防護等級 | IP65、IP68 | |
防爆型等級 | Exdll BT4、Exdll CT4 | |
環境溫度 | -30℃~+70℃（可選-40℃~+100℃） | |
環境濕度 | ≤95%（25℃） | |
電機工作制：標配長時電機，F(xiàn)級絕緣 | ||
Z型白色電動調節型多回轉執行器結構圖：
閥門電動裝置有六個部分組成：電機，減速器，控制機構，手-電動切換機構，手輪部件及電氣部分，其傳動原理見圖一。
1、電動機:采用YDF2-W戶外型三相異步電機，該電機為短時工作制，額定持續工作時間為10分鐘。
2、減速器∶由一對正齒輪和蝸輪付組成，電動機的動力經減速器傳遞給輸出軸。
3、控制機構∶由轉矩控制機構，行程控制機構及可調式開度指示器組成，用以控制閥門的開啟和關閉及閥位指示
(1)轉矩控制機構(圖二.一)∶由曲拐，擋塊，凸輪分度盤，支板和微動開關組成，當輸出軸受到一定阻轉矩后，蝸桿除旋轉外，還產生軸向位移，帶動曲拐旋轉，同時使擋塊也產生一個角位移，從而迫近凸輪，使支板上抬。當輸出軸上的轉矩增大到預定值時，則支板上抬直至微動開關動作，切斷電源，電機停轉，以實現對電動裝置輸出轉矩的控制。
( 2)行程控制機構（圖二.二)∶由十進位齒輪組，頂桿，凸輪和微動開關組成，簡稱計數器。其工作原理是由減速箱內的一主動小齒輪(Z=8)帶動計數器工作。如果計數器按閥門開或關的位置已經調整好，當計數器隨輸出軸轉到預先調整好的位置（圈數）時，則凸輪將被轉動90°，壓迫微動開關動作，切斷電源，電機停轉，壹實現對電動裝置行程(圈數）的控制。為了控制較多轉圈數的閥門，可調整凸輪轉180°或270°再壓迫微動開關動作。
( 3 )可調式開度指示器(（圖三）︰由減速齒輪組，調節齒輪，閥門開度表盤，凸輪，微動開關，及電位器組成。在現場調試時，可根據所配閥門開關的圈數，將調節齒輪調整到所需的位置，并與減速齒輪組嚙合(在立柱上有所需圈數的數字當閥門在開啟或關閉的過程中，開度盤經減速后轉動，指示閥門的開關量，指示角度與閥門開關量同步，供遠傳指示閥門位置用。
手-電動切換機構(圖四)︰為半自動切換，電動轉變?yōu)槭謩?dòng)操作需扳動切換手柄，由手動轉變?yōu)樽詣?dòng)時系自行進行(不需要扳動切換手柄)。由電動變?yōu)槭謩?dòng)時，即用人工扳動切換手柄，使輸出軸上的中間離合器向上移動，壓迫彈簧。當手柄推到一定位置時之間離合器脫離蝸輪與手動軸爪嚙合，則可使手輪上的作用力通過中間離合器傳到輸出軸上，即成為手動狀態。手動變?yōu)殡妱?dòng)時自動切換，當電機旋轉帶動蝸輪轉動時直立桿立即倒下，在壓簧作用下中間離合器迅速向蝸輪方向移動，與手動軸脫開，與蝸輪嚙合，則成為電動狀態。
Z型白色電動調節型多回轉執行器外形尺寸圖與尺寸表：
型號 | H | H1 | F | F1 | D | (L) | L | (L1) | L1 | ||
普通 | 普通 | 智能 | 普通 | ||||||||
Z05/10/15 | 236 | 96 | 334 | 370 | 204 | 240 | 260 | 392 | 412 | 235 | 255 |
Z20/30 | 285 | 115 | 372 | 442 | 218 | 288 | 300 | 449 | 499 | 265 | 315 |
Z45/60 | 335 | 125 | 510 | 570 | 252 | 322 | 495 | 563 | 357 | ||
Z90/120 | 352 | 141 | 517 | 587 | 252 | 322 | 508 | 577 | 637 | 360 | 420 |
Z180/250 | 515 | 137 | 524 | 596 | 296 | 368 | 400 | 748 | 470 | ||
Z350/500 | 684 | 348 | 524 | 596 | 296 | 368 | 400 | 748 | 470 | ||
Z700/1000 | 747 | 411 | 524 | 596 | 296 | 368 | 400 | 748 | 470 | ||
Z型白色電動調節型多回轉執行器法蘭連接尺寸：
執行器型號 | 法蘭型號 | 執行器輸出接口尺寸明細（轉矩型JB2920） | ||||||||||
D | D1 | D2 | d1 | d | n-d | b | 螺孔方向 | h | H1 | H2 | ||
Z05 Z10 Z15 | 2# | 145 | 120 | 90 | 33 | 45 | 4-M10 | 20 | 45° | 8 | 2 | 5 |
2#（I） | 115 | 95 | 75 | 26 | 39 | 4-M8 | 20 | 45° | 6 | 2 | 5 | |
Z20 Z30 | 3# | 185 | 160 | 125 | 42 | 58 | 4-M12 | 20 | 45° | 10 | 2 | 5 |
3#（I） | 145 | 120 | 90 | 30 | 45 | 4-M10 | 20 | 45° | 8 | 2 | 5 | |
Z45 Z60 | 4# | 225 | 195 | 150 | 52 | 68 | 4-M16 | 27 | 45° | 12 | 2 | 5 |
Z90 Z120 | 5# | 275 | 235 | 180 | 62 | 78 | 4-M16 | 30 | 45° | 14 | 2 | 5 |
5#（I） | 230 | 195 | 150 | 50 | 72 | 4-M24 | 45° | 12 | 2 | 5 | ||
Z180 Z250 | 7# | 330 | 285 | 220 | 72 | 98 | 4-M24 | 35 | 45° | 16 | 3 | 6 |
Z350 Z500 | 8# | 380 | 340 | 280 | 83 | 118 | 4-M10 4-M10 | 40 | 45° | 20 | 3 | 7 |
Z700 Z1000 | 9# | 430 | 380 | 300 | 93 | 128 | 4-M10 4-M10 | 42 | 22.5° | 20 | 3.5 | 7 |
執行器型號 | 法蘭型號 | 執行器輸出接口尺寸明細（推力型） | ||||||||
D | D1 | D2 | d1梯形螺紋(MAX) | n-d | b | 螺孔方向 | h | L | ||
Z05 Z10 Z15 | F10 | 125 | 102 | 70 | Tr28 | 4-M10 | 20 20 | 45° | 3 | 40 |
Z20 Z30 | F14 | 175 | 140 | 100 | Tr36 | 4-M16 | 20 20 | 45° | 4 | 55 |
Z45 Z60 | F16 | 210 | 165 | 130 | Tr44 | 4-M20 | 27 | 45° | 5 | 70 |
Z90 Z120 | F25 | 300 | 254 | 200 | Tr60 | 8-M16 | 30 | 45° | 5 | 90 |
Z180 Z250 | F30 | 350 | 298 | 220 | Tr70 | 8-M20 | 35 | 22.5° | 5 | 110 |
Z350 Z500 | F35 | 415 | 356 | 280 | Tr80 | 8-M30 | 40 | 22.5° | 6 | 150 |
Z型白色電動調節型多回轉執行器的型號及主要參數：
型號/規格 | 輸出轉矩（Nm） | 輸出轉速（r/min） | 手動速比 （手輪/輸出） | 點擊功率 | 額定電流（A） | 參考重量 |
Z05 | 50 | 18/24 | 1:1 | 0.12/0.18 | 0.45/0.6 | 15.2 |
Z10 | 100 | 18/24 | 1:1 | 0.18/0.25 | 0.6/0.85 | 15.8 |
Z15 | 150 | 18/24 | 1:1 | 0.25/0.37 | 0.85/1.05 | 16.2 |
Z20 | 200 | 18/24 | 1:1 | 0.37/0.55 | 1.05/1.3 | 24.2 |
200 | 36/48 | 1:1 | 0.55/0.75 | 1.3/1.7 | 24.2 | |
Z30 | 300 | 18/24 | 1:1 | 0.55/0.75 | 1.3/1.7 | 25.8 |
300 | 36/48 | 1:1 | 0.75/0.85 | 1.7/1.85 | 25.8 | |
Z45 | 450 | 18/24 | 1:1 | 0.75/0.85 | 1.7/1.85 | 63 |
450 | 36/48 | 1:1 | 1.1/1.5 | 2.5/3.2 | 63.2 | |
Z60 | 600 | 18/24 | 1:1 | 1.1/1.5 | 2.5/3.2 | 65.2 |
600 | 36/48 | 1:1 | 1.5/2.2 | 3.2/4.5 | 65.2 | |
Z90 | 1800 | 18/24 | 1:1 | 1.5/2.2 | 3.2/4.5 | 67.5 |
2500 | 36/48 | 1:1 | 2.2/3.0 | 4.5/6.3 | 68.5 | |
Z120 | 1200 | 18/24 | 1:1 | 2.2/3.0 | 4.5/6.3 | 69.8 |
1200 | 36/48 | 1:1 | 3.0/4.0 | 6.3/8.5 | 69.8 | |
Z180 | 1800 | 18/24 | 1:21 | 4 | 8.5 | 120 |
Z250 | 2500 | 18/24 | 1:21 | 5 | 10.5 | 125 |
Z350/500 | 3500/5000 | 8 | 1:60 | 5 | 10.5 | 200 |
Z700/1000 | 7000/10000 | 4.5 | 1:107 | 5.5 | 11.2 | 260 |

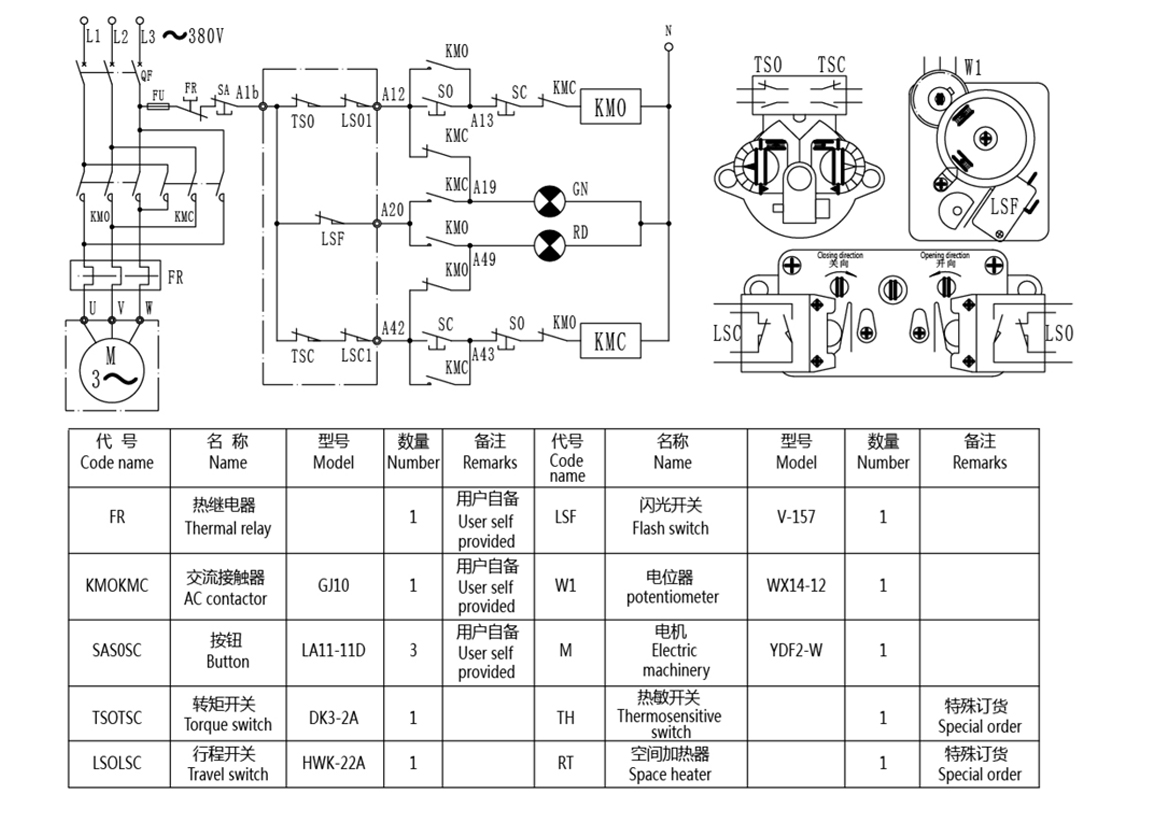

Z型白色電動調節型多回轉執行器的電器控制部分：
Z型白色電動調節型多回轉執行器：
Z系列執行器，是閥門實現開啟、關閉、調節控制的驅動設備。 本系列執行器具有功能全、性能可靠、控制系統先進、 體積小、重量輕、使用維護方便等特點。
Z系列執行器適用于啟閉件做直線運動的閥門，如閘閥、截止閥、隔膜閥、柱塞閥、截流閥、水閘門等，可用于明桿閥也可用于暗桿閥，可對閥門進行遠控、集控和自動控制，廣泛應用于電力、冶金、石油、化工、制藥、污水處理、農業灌溉等行業。
Z型白色電動調節型多回轉執行器分類：
按控制方式分∶普通型、智能開關型、智能調節型( Profibus現場總線、Modbus現場總線、Hart現場總線、FF現場總線、Device Net現場總線);
按防護類型分:戶外型和防爆型;
按連接方式分∶轉矩型和推力型;
Z型白色電動調節型多回轉執行器記住指標：
輸入信號 | 4mA-20mA；無源接觸點 | |
供電電源 | 常規 | 三相:AC380V（50HZ） |
三相:AC380V（50HZ） | ||
特殊 | 單相:AC220V AC110V（50HZ、60HZ） | |
直流:DC12V（50HZ） | ||
基本誤差限 | ≤1% | |
防護等級 | IP65、IP68 | |
防爆型等級 | Exdll BT4、Exdll CT4 | |
環境溫度 | -30℃~+70℃（可選-40℃~+100℃） | |
環境濕度 | ≤95%（25℃） | |
電機工作制：標配長時電機，F(xiàn)級絕緣 | ||
Z型白色電動調節型多回轉執行器結構圖：
閥門電動裝置有六個部分組成：電機，減速器，控制機構，手-電動切換機構，手輪部件及電氣部分，其傳動原理見圖一。
1、電動機:采用YDF2-W戶外型三相異步電機，該電機為短時工作制，額定持續工作時間為10分鐘。
2、減速器∶由一對正齒輪和蝸輪付組成，電動機的動力經減速器傳遞給輸出軸。
3、控制機構∶由轉矩控制機構，行程控制機構及可調式開度指示器組成，用以控制閥門的開啟和關閉及閥位指示
(1)轉矩控制機構(圖二.一)∶由曲拐，擋塊，凸輪分度盤，支板和微動開關組成，當輸出軸受到一定阻轉矩后，蝸桿除旋轉外，還產生軸向位移，帶動曲拐旋轉，同時使擋塊也產生一個角位移，從而迫近凸輪，使支板上抬。當輸出軸上的轉矩增大到預定值時，則支板上抬直至微動開關動作，切斷電源，電機停轉，以實現對電動裝置輸出轉矩的控制。
( 2)行程控制機構（圖二.二)∶由十進位齒輪組，頂桿，凸輪和微動開關組成，簡稱計數器。其工作原理是由減速箱內的一主動小齒輪(Z=8)帶動計數器工作。如果計數器按閥門開或關的位置已經調整好，當計數器隨輸出軸轉到預先調整好的位置（圈數）時，則凸輪將被轉動90°，壓迫微動開關動作，切斷電源，電機停轉，壹實現對電動裝置行程(圈數）的控制。為了控制較多轉圈數的閥門，可調整凸輪轉180°或270°再壓迫微動開關動作。
( 3 )可調式開度指示器(（圖三）︰由減速齒輪組，調節齒輪，閥門開度表盤，凸輪，微動開關，及電位器組成。在現場調試時，可根據所配閥門開關的圈數，將調節齒輪調整到所需的位置，并與減速齒輪組嚙合(在立柱上有所需圈數的數字當閥門在開啟或關閉的過程中，開度盤經減速后轉動，指示閥門的開關量，指示角度與閥門開關量同步，供遠傳指示閥門位置用。
手-電動切換機構(圖四)︰為半自動切換，電動轉變?yōu)槭謩?dòng)操作需扳動切換手柄，由手動轉變?yōu)樽詣?dòng)時系自行進行(不需要扳動切換手柄)。由電動變?yōu)槭謩?dòng)時，即用人工扳動切換手柄，使輸出軸上的中間離合器向上移動，壓迫彈簧。當手柄推到一定位置時之間離合器脫離蝸輪與手動軸爪嚙合，則可使手輪上的作用力通過中間離合器傳到輸出軸上，即成為手動狀態。手動變?yōu)殡妱?dòng)時自動切換，當電機旋轉帶動蝸輪轉動時直立桿立即倒下，在壓簧作用下中間離合器迅速向蝸輪方向移動，與手動軸脫開，與蝸輪嚙合，則成為電動狀態。
Z型白色電動調節型多回轉執行器外形尺寸圖與尺寸表：
型號 | H | H1 | F | F1 | D | (L) | L | (L1) | L1 | ||
普通 | 普通 | 智能 | 普通 | ||||||||
Z05/10/15 | 236 | 96 | 334 | 370 | 204 | 240 | 260 | 392 | 412 | 235 | 255 |
Z20/30 | 285 | 115 | 372 | 442 | 218 | 288 | 300 | 449 | 499 | 265 | 315 |
Z45/60 | 335 | 125 | 510 | 570 | 252 | 322 | 495 | 563 | 357 | ||
Z90/120 | 352 | 141 | 517 | 587 | 252 | 322 | 508 | 577 | 637 | 360 | 420 |
Z180/250 | 515 | 137 | 524 | 596 | 296 | 368 | 400 | 748 | 470 | ||
Z350/500 | 684 | 348 | 524 | 596 | 296 | 368 | 400 | 748 | 470 | ||
Z700/1000 | 747 | 411 | 524 | 596 | 296 | 368 | 400 | 748 | 470 | ||
Z型白色電動調節型多回轉執行器法蘭連接尺寸：
執行器型號 | 法蘭型號 | 執行器輸出接口尺寸明細（轉矩型JB2920） | ||||||||||
D | D1 | D2 | d1 | d | n-d | b | 螺孔方向 | h | H1 | H2 | ||
Z05 Z10 Z15 | 2# | 145 | 120 | 90 | 33 | 45 | 4-M10 | 20 | 45° | 8 | 2 | 5 |
2#（I） | 115 | 95 | 75 | 26 | 39 | 4-M8 | 20 | 45° | 6 | 2 | 5 | |
Z20 Z30 | 3# | 185 | 160 | 125 | 42 | 58 | 4-M12 | 20 | 45° | 10 | 2 | 5 |
3#（I） | 145 | 120 | 90 | 30 | 45 | 4-M10 | 20 | 45° | 8 | 2 | 5 | |
Z45 Z60 | 4# | 225 | 195 | 150 | 52 | 68 | 4-M16 | 27 | 45° | 12 | 2 | 5 |
Z90 Z120 | 5# | 275 | 235 | 180 | 62 | 78 | 4-M16 | 30 | 45° | 14 | 2 | 5 |
5#（I） | 230 | 195 | 150 | 50 | 72 | 4-M24 | 45° | 12 | 2 | 5 | ||
Z180 Z250 | 7# | 330 | 285 | 220 | 72 | 98 | 4-M24 | 35 | 45° | 16 | 3 | 6 |
Z350 Z500 | 8# | 380 | 340 | 280 | 83 | 118 | 4-M10 4-M10 | 40 | 45° | 20 | 3 | 7 |
Z700 Z1000 | 9# | 430 | 380 | 300 | 93 | 128 | 4-M10 4-M10 | 42 | 22.5° | 20 | 3.5 | 7 |
執行器型號 | 法蘭型號 | 執行器輸出接口尺寸明細（推力型） | ||||||||
D | D1 | D2 | d1梯形螺紋(MAX) | n-d | b | 螺孔方向 | h | L | ||
Z05 Z10 Z15 | F10 | 125 | 102 | 70 | Tr28 | 4-M10 | 20 20 | 45° | 3 | 40 |
Z20 Z30 | F14 | 175 | 140 | 100 | Tr36 | 4-M16 | 20 20 | 45° | 4 | 55 |
Z45 Z60 | F16 | 210 | 165 | 130 | Tr44 | 4-M20 | 27 | 45° | 5 | 70 |
Z90 Z120 | F25 | 300 | 254 | 200 | Tr60 | 8-M16 | 30 | 45° | 5 | 90 |
Z180 Z250 | F30 | 350 | 298 | 220 | Tr70 | 8-M20 | 35 | 22.5° | 5 | 110 |
Z350 Z500 | F35 | 415 | 356 | 280 | Tr80 | 8-M30 | 40 | 22.5° | 6 | 150 |
Z型白色電動調節型多回轉執行器的型號及主要參數：
型號/規格 | 輸出轉矩（Nm） | 輸出轉速（r/min） | 手動速比 （手輪/輸出） | 點擊功率 | 額定電流（A） | 參考重量 |
Z05 | 50 | 18/24 | 1:1 | 0.12/0.18 | 0.45/0.6 | 15.2 |
Z10 | 100 | 18/24 | 1:1 | 0.18/0.25 | 0.6/0.85 | 15.8 |
Z15 | 150 | 18/24 | 1:1 | 0.25/0.37 | 0.85/1.05 | 16.2 |
Z20 | 200 | 18/24 | 1:1 | 0.37/0.55 | 1.05/1.3 | 24.2 |
200 | 36/48 | 1:1 | 0.55/0.75 | 1.3/1.7 | 24.2 | |
Z30 | 300 | 18/24 | 1:1 | 0.55/0.75 | 1.3/1.7 | 25.8 |
300 | 36/48 | 1:1 | 0.75/0.85 | 1.7/1.85 | 25.8 | |
Z45 | 450 | 18/24 | 1:1 | 0.75/0.85 | 1.7/1.85 | 63 |
450 | 36/48 | 1:1 | 1.1/1.5 | 2.5/3.2 | 63.2 | |
Z60 | 600 | 18/24 | 1:1 | 1.1/1.5 | 2.5/3.2 | 65.2 |
600 | 36/48 | 1:1 | 1.5/2.2 | 3.2/4.5 | 65.2 | |
Z90 | 1800 | 18/24 | 1:1 | 1.5/2.2 | 3.2/4.5 | 67.5 |
2500 | 36/48 | 1:1 | 2.2/3.0 | 4.5/6.3 | 68.5 | |
Z120 | 1200 | 18/24 | 1:1 | 2.2/3.0 | 4.5/6.3 | 69.8 |
1200 | 36/48 | 1:1 | 3.0/4.0 | 6.3/8.5 | 69.8 | |
Z180 | 1800 | 18/24 | 1:21 | 4 | 8.5 | 120 |
Z250 | 2500 | 18/24 | 1:21 | 5 | 10.5 | 125 |
Z350/500 | 3500/5000 | 8 | 1:60 | 5 | 10.5 | 200 |
Z700/1000 | 7000/10000 | 4.5 | 1:107 | 5.5 | 11.2 | 260 |

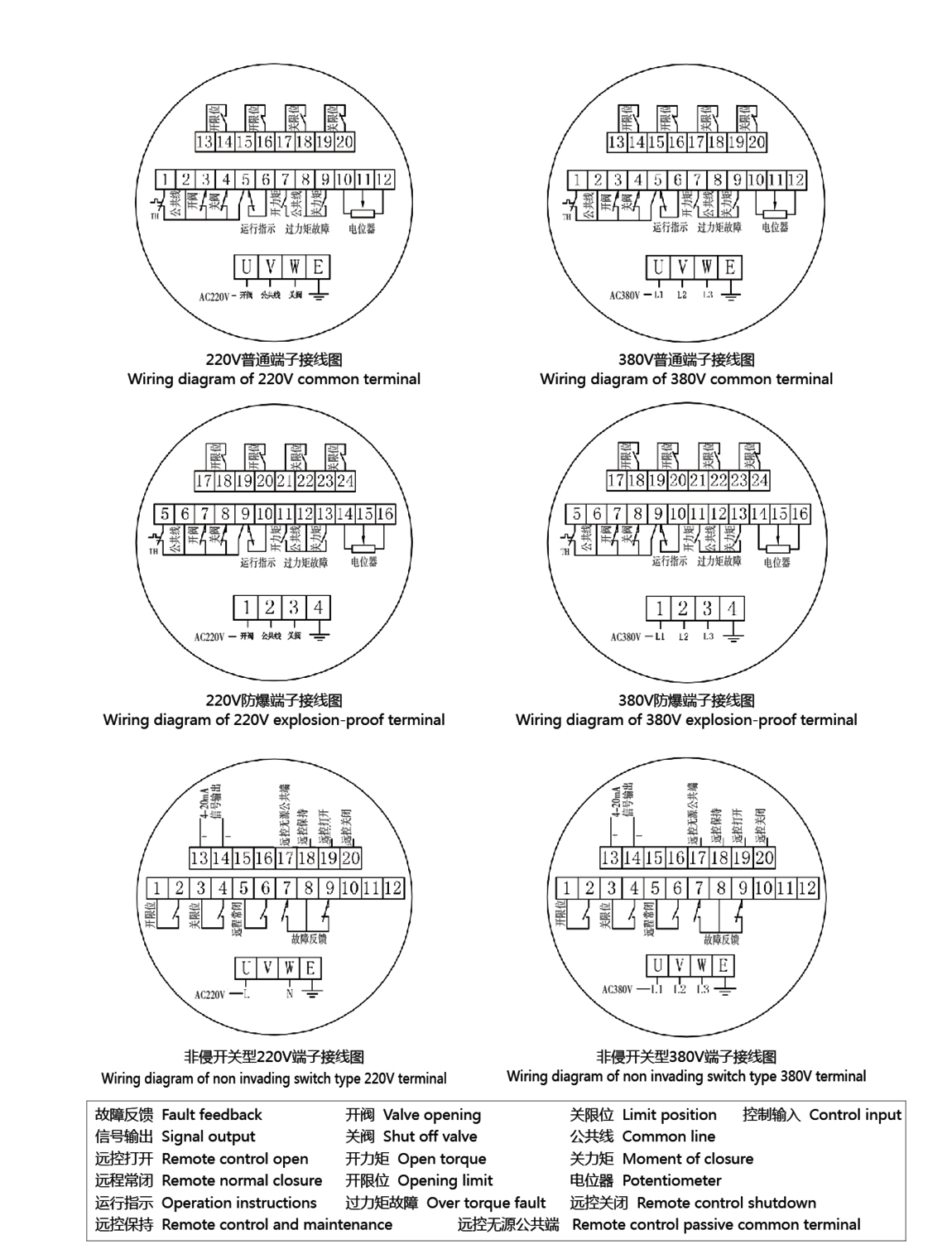

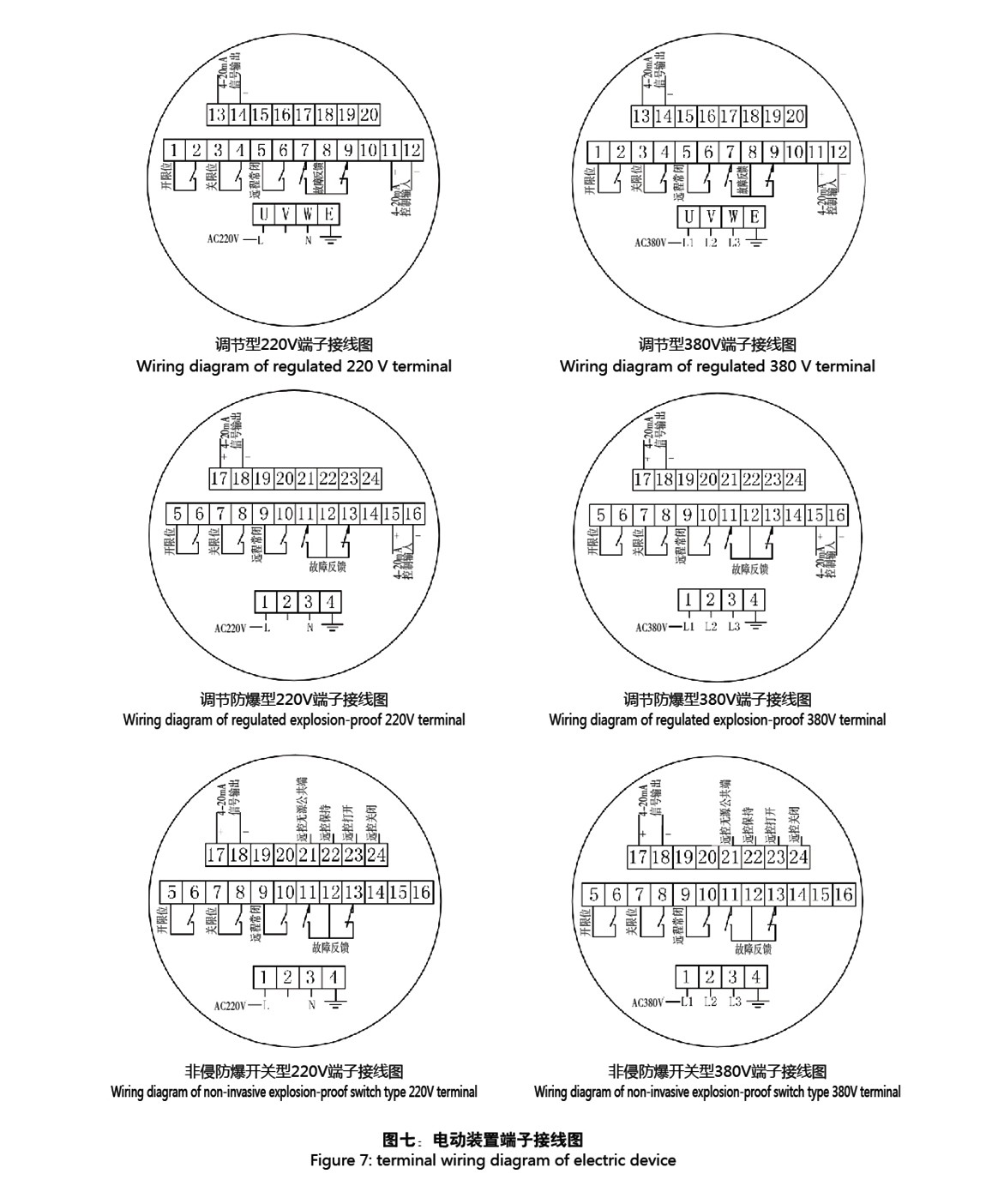

Z型白色電動調節型多回轉執行器的電器控制部分：
1、本裝置可垂直安裝，水平安裝，當電機不可向下，應便于接線，調試和手動操作。
2、安裝與閥門聯接的牙嵌軸向間隙不小于1-2毫米。
3、安裝后初次使用必須按調試要求進行逐項調試，經常各部件正常后才能投入使用。
4、本裝置系采用電動裝置用三相異步電機，額定持續工作時間為10分鐘調試時應予注意。
5、幫運時要小心輕放，保持干燥，防止接觸腐蝕性物質，以兔損壞電氣元件和機械零件。
1、本裝置可垂直安裝，水平安裝，當電機不可向下，應便于接線，調試和手動操作。
2、安裝與閥門聯接的牙嵌軸向間隙不小于1-2毫米。
3、安裝后初次使用必須按調試要求進行逐項調試，經常各部件正常后才能投入使用。
4、本裝置系采用電動裝置用三相異步電機，額定持續工作時間為10分鐘調試時應予注意。
5、幫運時要小心輕放，保持干燥，防止接觸腐蝕性物質，以兔損壞電氣元件和機械零件。
